NAKANISHI E3000高速主軸鉆孔、銑削加工應用案例

本文為NAKANISHI E3000 系列高速主軸 2019 年鉆孔、銑削加工應用案例，覆蓋鋁 / 鑄鐵 / 碳鋼 / 不銹鋼 / 粉末冶金 / PCB等材料，適配NR-3060S/EMS-3060K/EMR-3008K/EM20-S6000等主軸，最高轉速達 60000rpm，加工效率較同類競品最高提升 53 倍，可實現高精度小孔與鏡面加工，適配 Sodick、Washino 等 CNC 設備，以氣冷 / 切削油冷卻為主。

主軸型號與適配場景

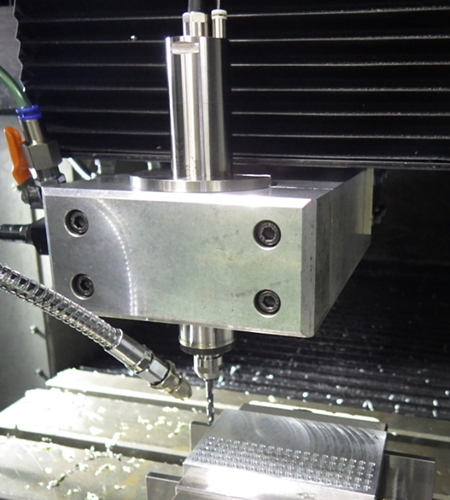

鉆孔加工核心數據

覆蓋孔徑：φ1.0mm–φ6.0mm，含盲孔、通孔、階梯孔

典型效率提升：

A5052 鋁合金 φ3.0mm 鉆孔：效率2.9 倍

A6061 鋁合金 φ1.8mm 鉆孔：效率4.0 倍

灰鑄鐵 φ4.0mm 鉆孔：效率4.0 倍

粉末冶金 φ4.0/φ5.0mm 鉆孔：效率5.0 倍

冷卻方式：氣冷（Air Blow）、非水溶性切削油

銑削加工核心數據

刀具：立銑刀、球頭銑刀、倒角銑刀（φ1.5–φ10mm，R1/R2）

典型效率提升：

A7075P 鋁合金 R1 球頭銑：效率53 倍

S50C 碳鋼 φ2.0mm 立銑：效率9.8 倍

A2017 鋁合金 φ2.5mm 立銑：效率1.9 倍

表面質量：鋁合金可實現鏡面加工（Rz≈0.13μm），鋼材粗糙度 Ry≈1.4–6.75μm

負載與運行狀態

負載顯示：E3000 控制器1–5 格負載燈指示

運行模式：連續運行、允許間歇負載

穩定性：小孔 / 高速加工無掉刀、切削面完好

對比優勢

線速度：最高754m/min，遠超同類品牌

轉速：最高60000rpm，適配微細加工

效率：整體較 Nachi、NS TOOL提升 0.38–53 倍

關鍵問題與答案

問題 1：E3000 系列主軸在哪些材料上實現了最高效率提升？對應倍率是多少？

答案：在A7075P 鋁合金 R1 球頭銑削中效率提升53 倍，粉末冶金 φ4.0/φ5.0mm 鉆孔提升5 倍，A6061 鋁合金 φ1.8mm 鉆孔提升4 倍，為文檔中效率提升最高的三類應用。

問題 2：E3000 系列主軸的最高轉速與對應加工場景是什么？

答案：最高轉速為60000min?1，對應EMS-3060K 主軸加工 A2017 鋁合金 φ2.5mm 立銑、NR3060-AQC/EM-3060J 加工 A7075P 鋁合金 R1/R2 球頭銑，適配鋁合金高速高精銑削。

問題 3：E3000 系列鉆孔與銑削的冷卻方式及適用場景分別是什么？

答案：冷卻方式分兩種 ——?dú)饫洌ˋir Blow） 用于鋁復合板、粉末冶金等干式 / 少塵鉆孔；非水溶性切削油用于鋁合金、碳鋼、不銹鋼、鑄鐵的鉆孔與銑削，保障潤滑與表面質量。
