日本中西高速氣浮軸承主軸NRAF-5080
日本中西NAKANISHI高速氣浮軸承主軸NRAF-5080，是一款高轉速氣浮軸承精密電主軸，采用氣浮軸承，超高速旋轉，轉速可達80000 min-1，跳動精度1μm，適合于鉆孔、研磨等高精度加工。
日本中西高速氣浮軸承主軸NRAF-5080需要搭配無碳刷馬達EM-3080J和E3000控制器配套使用，輸出功率可達?？蓨A持刀具柄徑φ0.5~φ6.35mm。
高速氣浮軸承主軸NRAF-5080特點
（1）φ48mm主軸，主軸跳動精度在1μm以內；
（2）采用氣浮軸承，超高速旋轉；
（3）采用無碳刷馬達，軸承壽命更長，沒有碳刷和灰塵，產品使用壽命更長；
（4）通過8個M3螺絲固定主軸進行加工。
高速氣浮軸承主軸NRAF-5080產品參數
| 型號 | 外徑 | 最高轉速 | 承受空氣壓力 | 主軸精度 | 筒夾型號 | 重量 |
| NRAF-5080 | φ48 mm | 80000 min-1 | 35Nl/min （0.5MPa） | 1μm以內 | CHK系列 （φ0.5~φ6.35mm） | 560g |
| 規(guī)格 | 本體固定方法：可由8個M3螺絲固定 | |||||
| 軸承最大受力：徑向力：20N；軸向力：40N | ||||||
| 使用最大砂輪直徑：φ8.0mm以下（柄徑φ6.0mm情況下使用） | ||||||
| 冷卻空氣：φ4.0mm管 | ||||||
| 標準配件 | 筒夾：φ3.0mm（CHK-3.0） / 螺帽（K-265A） | |||||
| 扳手（12×14）：2枚·扳手（22×27）：1枚 / 配管繼手（KQ2H04-M2-X2）：1個 | ||||||
| 配件（KQ2P-04）：1個 / 軟管（φ4.0mm×4m） / 插針（K-236）：1支 | ||||||
| 選型 | 筒夾（CHK系列）：φ0.5~φ6.35mm | |||||

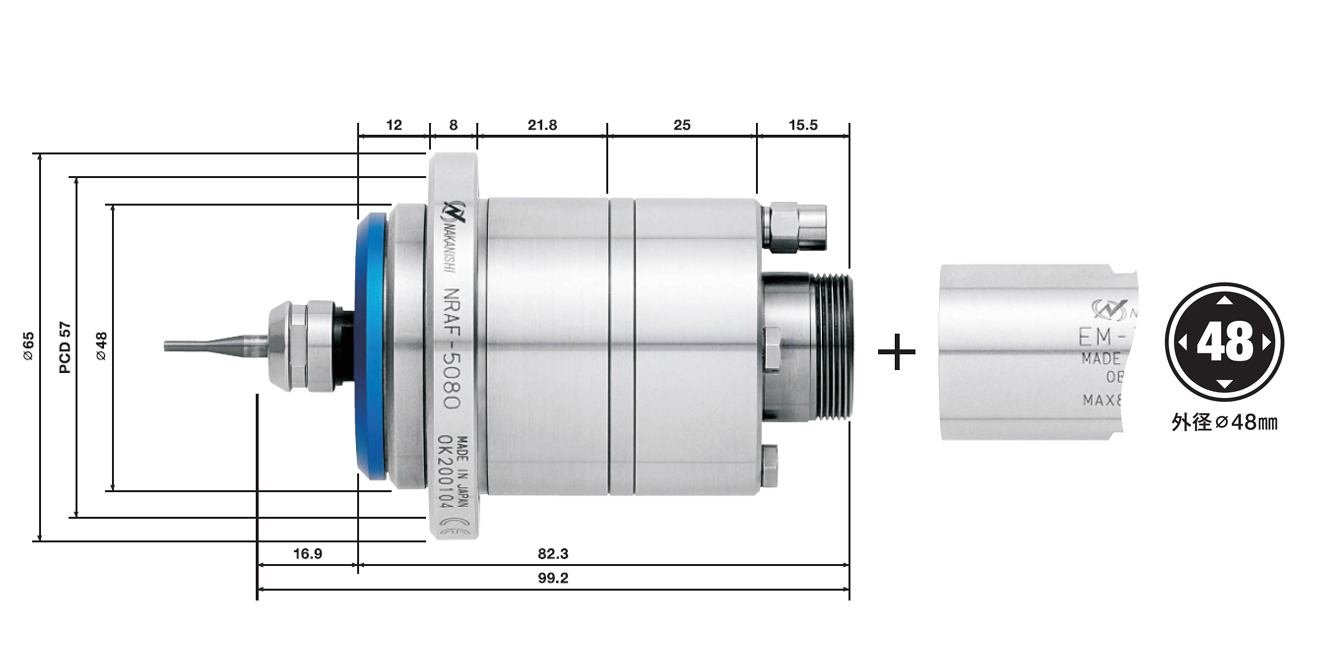

高速氣浮軸承主軸NRAF-5080產品尺寸
