直聯主軸和皮帶主軸工作原理及優缺點分析

1. 直聯主軸工作原理




　　伺服電機的輸出軸通過一個高精度的彈性聯軸器與機床主軸直接連接，中間沒有任何傳動環節。電機轉多快，主軸就轉多快。

　　優點：

　　高轉速：由于是直接驅動，沒有傳動部件的速度限制，可以實現極高的轉速（常見12000-24000 RPM，甚至更高），非常適合小直徑刀具（如小銑刀、鉆頭）的精加工。

　　高精度：沒有皮帶傳動帶來的反向間隙、拉伸或振動，定位精度和重復定位精度極高，能保證優異的表面加工質量。

　　高剛性：直接連接，傳動鏈短，整體剛性好，在高速下也能保持穩定。

　　動態響應快：電機與主軸直接耦合，啟停和加減速響應非常迅速。

　　缺點：

　　扭矩輸出有限：受限于電機尺寸和轉速，在低速時無法提供很大的切削扭矩，不適合重載粗加工。

　　發熱嚴重：高速電機和主軸軸承會產生大量熱量，必須配備精密的液體冷卻系統（油冷或水冷）來控制熱變形，否則會影響加工精度。

　　成本高：對軸承、電機和冷卻系統要求極高，制造和維護成本都遠高于皮帶主軸。

　　對沖擊敏感：剛性連接使得主軸對切削沖擊更敏感，不當操作容易損壞精密軸承。

　　2. 皮帶主軸工作原理

　　電機安裝在主軸箱的一側，通過多楔帶（Poly-V Belt）或同步帶（Timing Belt）和一套皮帶輪將動力傳遞給主軸。通過更換不同尺寸的皮帶輪，可以改變主軸的最高轉速和扭矩。

　　優點：

　　高扭矩：可以利用“小帶大”的減速比，在低速時獲得巨大的扭矩輸出，非常適合大吃刀量的重切削、粗加工。

　　成本效益：結構簡單，技術成熟，制造成本和維護成本都非常低。更換一根皮帶只需很少的費用和時間。

　　過載保護：在遇到極端負載時，皮帶可能會打滑或斷裂，這在一定程度上保護了昂貴的主軸和電機免受損壞。

　　減振緩沖：皮帶本身具有一定的彈性，可以吸收一部分電機和切削帶來的振動，使切削過程更平穩。

　　缺點：

　　轉速上限低：受皮帶離心力和強度的限制，轉速通常不會太高（一般低于8000 RPM）。

　　存在能量損失：皮帶傳動存在摩擦和輕微的滑移，傳動效率通常只有95%-98%。

　　精度和剛性較低：皮帶有拉伸，存在反向間隙，傳動剛性不如直聯方式。皮帶張力變化也會影響精度。

　　需要維護：皮帶是易損件，長期使用后會老化、拉伸，需要定期檢查和更換，并調整張力。

　　有噪音：皮帶與皮帶輪的摩擦?xí)a(chǎn)生可聞的噪音。

　　如何選擇？

　　選擇哪種主軸取決于您的主要加工需求：

　　選擇直聯主軸，當您需要：

　　進行高速精加工（如3C行業、模具型腔精雕）。

　　使用小直徑刀具（如小于Φ6mm）。

　　加工材料為鋁、銅、復合材料等易切削材料。

　　對工件表面光潔度和尺寸精度有極高要求。

　　選擇皮帶主軸，當您需要：

　　進行重載粗加工，需要大扭矩來移除大量材料。

　　加工鋼、鑄鐵、鈦合金等難加工材料。

　　預算有限，追求更高的經濟性。

　　加工中轉速要求不高（通常在8000 RPM以下）。

　　現代發展趨勢：

　　在一些高端機床上，出現了電主軸，它可以說是直聯主軸的終極形式，將電機的轉子直接套在主軸上，實現了真正的“零傳動”，性能更優，但成本和技術要求也最高。

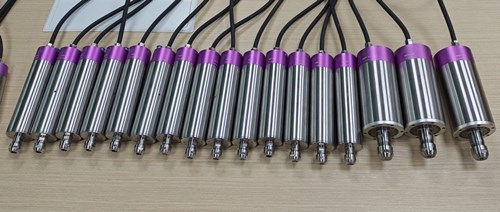

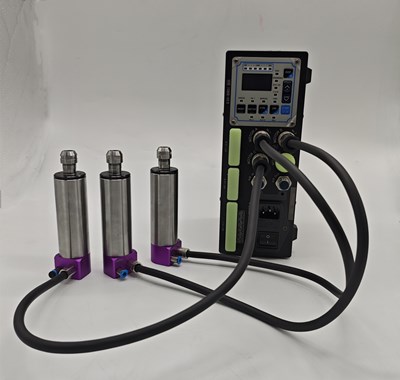

     深圳春亨工具專業提供高轉速、高精度直聯主軸，適用于小型數控機床、加工中心及自動化設備，完美解決小直徑刀具精加工需求，提升表面光潔度與加工效率。
