自動化檢測量表—【界限量表】
自動化檢測量表—【界限量表】

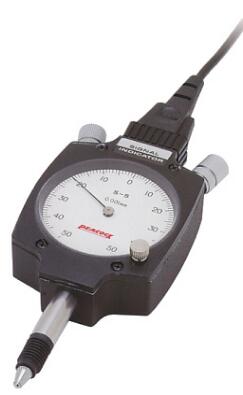

界限量表也可以稱為信號指示量表。日本孔雀PEACOCK界限量表一般是安裝在自動化生產機器上，借由量表上可設定公差上、下限的功能，實現在生產線上自動測檢測，如果產品超出上、下限設定的尺寸時，此界限量表會有OFF電源的動作，即時自動停機，此目的在于100%全部產品檢測外，又可在不良品產生時，自動斷電停機，既方便有快捷。
使用方法如下： 一、確認：上下推動測頭，確定測頭在測量行程內可以正常的整體移動 二、 歸零點設定：使用標準件對界限表進行歸零，松開固定螺絲，將界限表上下移動，當指針正對0點時擰緊固定螺絲 三、微調整：當上下移動界限表無法使指針正對0點時，可以轉動文字版旋鈕，指針正對0點。歸零完成后，上下移動測頭2、3次，確認指針位置沒有發生變化。 四、 —公差設定：取下標準件轉動左側接點調整旋鈕，使指針指向被測對象的負公差
五、+公差設定：把測頭推至底，將右側旋鈕向右旋轉，是指針指向被測定對象正公差
六、公差確認:負公差與正公差設定完成后，上下推動測頭2-3次，確認指針在正、負公差界限內（被測對象的公差范圍內）移動。 |
|
※ 注意：正、負公差設定時，請不要越過中央（0點）。（否則會導致界限表故障）
春亨工具代理銷售各種進口量表卡規，品種齊全，價格最優。集銷售與售后維修為一體的一站式供應商。服務熱線0755-29695109.
