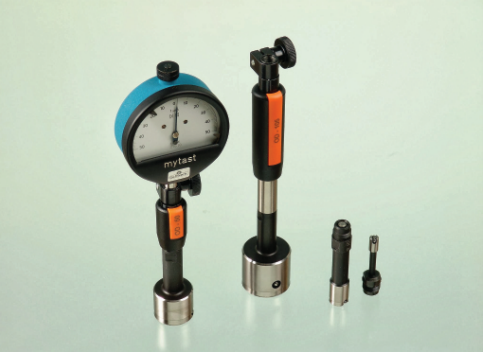

德國SCHWENK    OD柱內徑塞規

    OD內徑塞規是一款機械型、兩點接觸式內徑測量系統，適合于手動和自動測量。每一個測量規都是根據指定的直徑和相應的公差特別訂做。OD內徑塞規是一款穩定的、操作簡單的內徑測量?jī)x。

 OD內徑塞規功能

    （1）對中

    在孔內測量時，OD柱面的表面線與測量?jī)x自動對中。柱面的長度根據直徑的大小選定，以獲取理想的對中效果。

    （2）測量行程的轉移

    帶有測量觸點的探頭置于柱塞規中。探頭被錐形的測針?lè)珠_，測針的材質為耐磨擦的鎢鋼。

    與被測物的測量觸點移動，將移動量轉移錐形測針，隨著測針的移動，移動量會直接在與之接觸的顯示表上顯示出來。錐形測針通過精密磨削加工而成，很好的保證的測量。

OD內徑塞規的優點

    （1）精度高

    選擇內徑量?jī)x的，主要看它的重復。OD柱塞規的重復為0.5~1um

    （2）操作簡單

    OD柱塞規測量?jī)?nèi)徑時，不需要通過顯示表查找反轉點，因此操作簡單，對操作人員沒有技術要求。

    （3）高測量穩定性

    OD柱塞規，為被測孔量身訂做，測量過程中自動對中，因此，沒有人為誤差。

    （4）快速測量過程

    將柱塞規塞入到被測孔中，即可馬上讀出測量值，因此，使用OD柱塞規可在短時間內完全大批量零件的測量。

    （5）靈活性強

    所有OD柱塞規的測頭與手柄的連接都是M11*0.75，所以靈活性很大，手柄可接所有的柱塞規。另外，也可以選擇帶角度的手柄或測量深度延長桿，以滿足不同的測量需求。

    （6）無傾斜

    OD柱塞規測頭的圓柱面設計，可保證測量過程中，無傾斜。

    （7）耐用，使用壽命長

    OD柱塞規測頭選用加硬工具鋼，磨削加工到所需的直徑，因此，非常適合于加工中使用。

    如果客戶有需要，測頭也可采用鍍鉻，更耐磨損。

    測頭的接觸部分采用鎢鋼測球，錐形測針的材料為鎢鋼。

    （8）校正簡單

    OD柱塞規的校正，通常在測量前進行，只需要使用環規或千分尺就可以校正。

    （9）十字架測頭

    為了確保測量的準確性及操作的方便，130mm以上的測頭設計成十字架式。

    130~500mm盲孔的直徑測量可選配短的對中板。

OD內徑塞規特殊設計

    為了適應各種測量，OD柱塞規內徑測量系統提供了多種選擇。

    - 加大或減小測量行程

    - 更小的測量公差

    - 測頭接觸部分選用特別材質，如合成物、陶瓷、紅寶石、鍍鉻等

    - 測頭接觸部分可根據客戶需要設計成特殊形狀，如加大直徑的磨菇型觸頭、錐形觸頭等

    - 測頭圓柱面鍍鉻

    - 特殊倒角，如用于自動測量

    - 用于多邊形工件的三點設計柱塞規

    - 其它特殊測量方案，如錐度測量時，采用一個測頭內多個測量軸。如平行距離測量，用于測量溝槽或輪廓。

OD內徑塞規配件

    手柄：

    - 不同長度

    - 夾持柄徑為8 h6或3/8”

    - 用于電子探頭等

    - 帶反彈裝置，收回測量力

    深度延長桿：延長桿采用鍍鎳材料，用于測量較深的孔。大于4mm的孔適用

    角度配件：用于較難到達的內徑的測量

    深度止位塊：用于特殊深度內徑的測量，采用深度止位塊，可獲取更高的穩定性

    測試臺：用于靜止測量

    浮動手柄：適合于自動測量站和自動測量臺

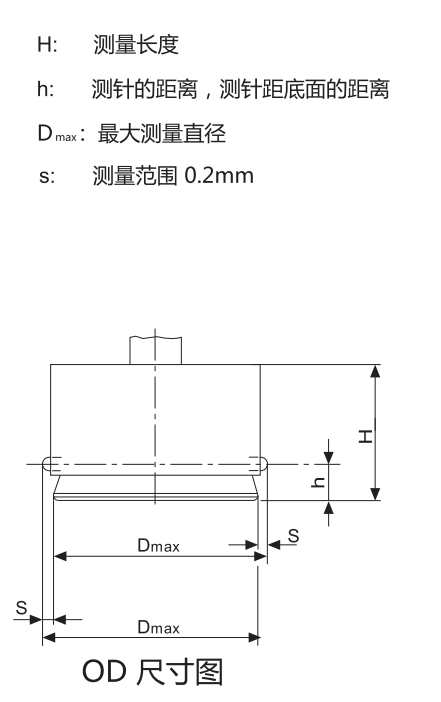

OD柱內徑塞規尺寸圖

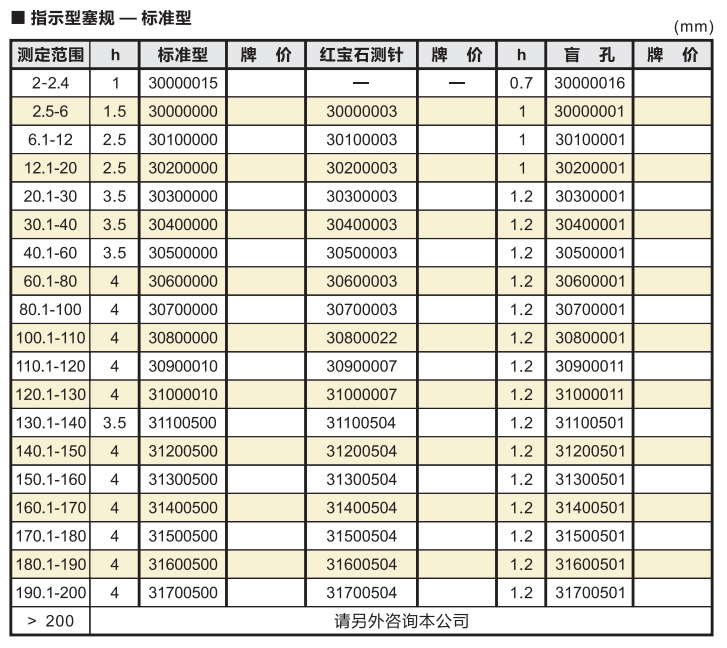

OD內徑塞規標準型參數
